Nouveau partenaire pour l'électronique embarquée chez Galaxykayaks France, alors, à l'occasion de la sortie de l'ALBORAN FX2, on va lui associer un modèle de cette nouvelle gamme de sondeurs performants, un STRIKER vivid 5CV

Tout d'abord, présentation de ce que vous allez trouver dans la boite

  • Câble d'alimentation avec capsule porte fusible et fusible à l'intérieur
  • Étrier inclinable/pivotant
  • Matériel de fixation
  • Vignette Garmin
  • Documentation
  • écran
  • sonde

Pour le monter sur l'ALBORAN FX2 j'ai aussi pris en plus de la visserie inox pour fixer l'étrier d'écran sur une plateforme RAILBLAZA (non fournie)

J'ai du également, comme pour les autres montages de sondes, confectionner 2 petites cales d'épaisseur pour positionner la sonde à bonne hauteur dans le puits de sonde et du coup j'ai mis des vis RAILBLAZA qui correspondent au pas de vis des inserts du puits de sonde

Bien sur il vous faut quelques outils, tournevis cruciforme, clef allen, perceuse, dremel, cosses d'alimentation selon votre type de batterie ....

Ce modèle de plateforme est déjà pré percé et aux dimensions des fixations de l'étrier d'écran, le lien vers le type de plateforme employée https://www.fr.galaxykayaks.eu/fr/railblaza/903-rotating-platform-r.html

Tout d'abord il faut retourner le flotteur et démonter la plaque de protection du puits de sonde pour avoir accès aux inserts

j'en profite pour montrer les dimensions du puits de sonde pour ceux qui désirent monter un modèle plus gros

On va continuer par l'assemblage de la sonde avec son étrier, il y a plusieurs accessoires dans la boite selon le montage, vous pouvez la monter en tableau arrière sur une coque ou autour d'un axe de moteur. L'étrier qui nous intéresse est celui en photo

Attention, il y a des petits picots de centrage pour la positionner correctement sur l'étrier

Vous avez une petite pochette de vis/écrou/rondelles pour fixer la sonde sur son étrier porteur

Il faut maintenant mettre la liaison entre la sonde et les inserts, cette partie est amovible pour vous permettre d'orienter la sonde correctement une fois l'étrier en place dans les inserts

La vis d'axe ainsi que l'écrou sont fournis dans la boite

Pour positionner correctement la sonde à la bonne hauteur dans le puits, j'ai confectionné 2 cales d'épaisseur, passez le câble de sonde dans le trou auto videur avant de fixer l'ensemble dans le puits.

Les vis employées pour fixer la l'ensemble sont des vis Railblaza à pas fin ( celles du bas sur la photo), qui correspondent au pas d'inserts, elles seront normalement rajoutées dans la boite par le shop ( pour ceux qui prennent leur électronique au shop)

La sonde doit être à ras des bords de puits, si elle est trop enfoncée, le cône de détection risque d'être perturbé par les bords de puits et donner une mauvaise détection, une fois montée la sonde bien parallèle au fond, vous pouvez remettre la protection de puits et remettre le kayak à l'endroit

Pour boucher le trou auto videur, une fois passé le câble de sonde, faites une encoche dans le bouchon et remettez le en place

Le surplus de câble est mis entre la sonde et les inserts, correctement enroulé

Dans la boite vous trouverez des rilsan plastique de serrage, je m'en suis servi pour fixer le câble de sonde le long des rails

Pour cela vous desserrez les vis de fixation du rail, vous passez le rilsan dessous et vous resserrez le rail en faisant courir le câble sur le côté du rail, il ne vous reste plus qu'à serrer le rilsan

On passe ensuite à l'étrier porte écran, là aussi dans les fournitures vous avez plusieurs pièces, pour le montage je ne me suis servi que de l'étrier, directement monté sur la plateforme Railblaza (non fournie) j'ai aussi acheté en plus des vis/écrou/rondelles inox de 4

Il faut ensuite poser le sondeur sur le receveur pour régler la longueur de câble, j'avais préalablement fait cette manip, le reste de câble étant lovée entre la sonde et le fond de puits. Desserrer les vis du rail pour passer les rilsan et faire courir le câble le long du rail, resserrer le rail et les rilsan, couper l'excédent

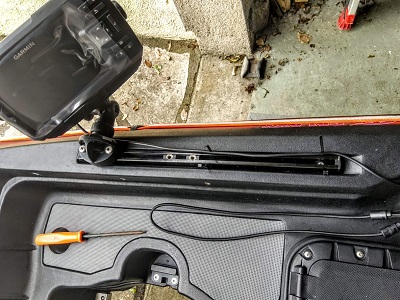

Il reste maintenant à passer le câble d'alimentation, pour cela nous allons devoir percer la coque, pas d'affolement, il y a un presse étoupe de cloison fourni dans la boite, ainsi que des guides fils pour que tout soit nickel.

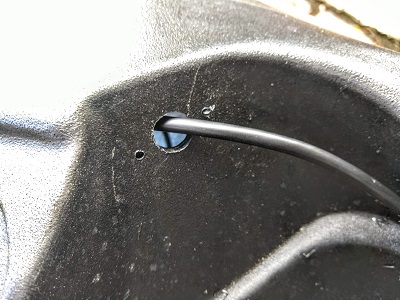

Une fois le trou fait, positionnez votre presse étoupe pour pointer les trous de vis de fixations, un petit trou de 2 suffit, des vis auto perceuse sont fournies dans la boite.

Pour le guide fil, je me suis servi d'un des inserts présents sous le rail et j'ai du employer une vis railblaza à pas fin

N'oubliez pas de passer le câble dans le trou fait avant de fixer le presse étoupe

Il ne reste plus qu'à mettre des cosses sur les fils en fonction de votre type de batterie

Le fil rouge ( +) est équipé d'un porte fusible avec le fusible à l'intérieur

Pour ce montage j'ai choisi de mettre la batterie dans la soute avant

Il faut régler correctement la longueur de câble

Il n'y a plus qu'à brancher et allumer, suivez les instructions de la notice pour configurer le système en Français et en système métrique.

Et bien sur aller sur l'eau pour contrôler la bonne position de sonde et régler vos paramètres

Lorsque les câbles sont débranchés, chaque câble est pourvu d'un capuchon de protection.

Une protection d'écran existe également en option au shop

le lien ici https://www.fr.galaxykayaks.eu/fr/electronique-sondeurs/1203-6134-capot-de-protection-pour-%C3%A9cran-garmin-striker-series-.html#/555-choisir_la_taille_de_l_%C3%A9cran-4

Ce montage est un exemple de ce que l'on peut faire, quelque soit l'option choisie, le principe reste le même. Avec cette solution, vous avez au final quelque chose de propre, de fonctionnel, sans fils inutiles à traîner

Et comme vous le voyez sur les photos tout est poussé sur l'avant du kayak, pensez en effet à vous garder un espace suffisant, libre de tout montage, pour vous permettre de remonter dans votre flotteur en cas de dessalage, sans être gêner par des accessoires.
