Après le tuto de montage de ce moteur auxiliaire de propulsion sur le FX2, je vous montre ici une façon de faire ce montage sur le supernova FX. Je vous montre également 2 possibilités de montage pour la commande ordinateur, une version sans électronique embarquée et une version avec écran de sondeur en place.

Ce tutoriel est juste un guide il ne saurait se soustraire à la notice (en français) fourni dans la boite. Il existe plusieurs façon de monter cet ensemble.

Cet ensemble tient dans un carton, vous trouverez tous les éléments, répartis dans différents sachets et boites

L'interface TORQ TRAC ( en option) est un transmetteur Bluetooth (4.0 Low Energy) permettant une connexion sans fil entre l'ordinateur de bord du moteur Torqeedo et un smartphone, via une application gratuite disponible sur Apple Store ou Google Play. En plus des informations de l'ordinateur de bord, le Torq Trac donne une position GPS actualisée en temps réel sur une carte zoomable. Utilisation très simple

Cet ensemble tient dans un carton, vous trouverez tous les éléments, répartis dans différents sachets et boites

Contenu du carton:

Bloc moteur avec arbre, embase, hélice et câble de connexion

manette de commande avec écran intégré

Batterie lithium-ion avec récepteur GPS intégré (915 Wh)

clé magnétique pour arrêt d'urgence

Support avec dispositif d'équilibrage

Bras pivotant

Bloc d'alimentation avec câble secteur Euro et US

Complément de livraison ( kit de montage, vis, écrou, bague intermédiaire pour platine FX2)

Mode d'emploi en français

Bon de garanti

Emballage

des photos des différents éléments de montage

Câbles et boitier de commande et ordinateur

Platine support moteur

Moteur et son arbre

La platine et les câbles et vis de montage

La notice en français ( très facile d'emploi)

la batterie en charge, le transfo est fourni avec

L'application Torc Trac en option

Les tringleries de commande

l'ordinateur de bord

la clé magnétique de sécurité

la platine support vus de côté

l'hélice

le câble d'alimentation du moteur

Mise en place

Le montage de cet ensemble reprend le même principe que sur l'alboran FX2. Des systèmes d'inserts ont été posés à la conception des modèles, alboran HV9, FX2 et supernova FX

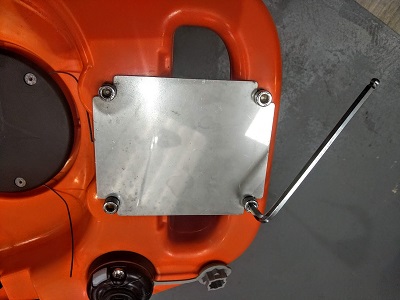

Pour le supernova FX, on commence par enlever la plaque arrière de protection des inserts pour pouvoir mettre en place la platine porteuse du moteur.

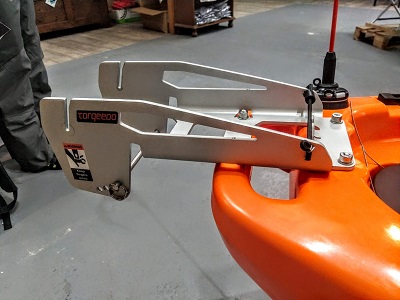

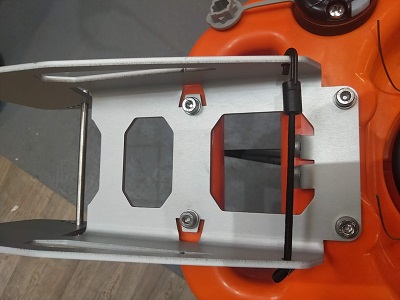

La différence avec le montage sur alboran c'est qu'il n'y a pas besoin des cales d'épaisseur entre la platine et les inserts, la platine se met en place directement à l'aide des vis courtes ( celles qui tenaient la plaque vont, sinon il y a les mêmes dans les sachet de vis dans la boite), n'oubliez pas de mettre des rondelles.

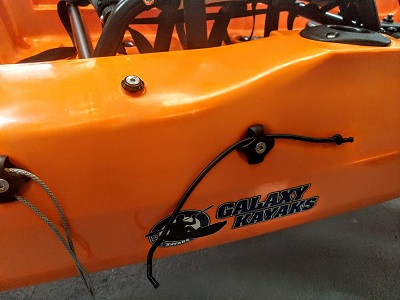

Sur ce modèle, pour passer les drisses de relevage et blocage moteur, je me suis servi des passages de la ligne de vie tribord arrière. Le moteur et ses accessoires, bras oscillant à tendeur rapide, bague de serrage, triangle de commande sont restés en place du précédent montage

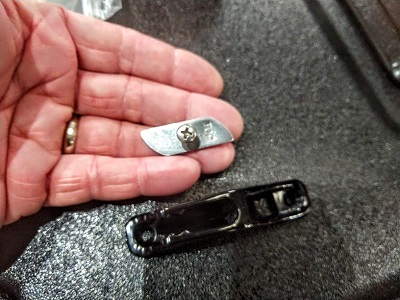

j'ai monté le système de blocage des drisses de commande sur le bout du rail d'accessoires, à tribord

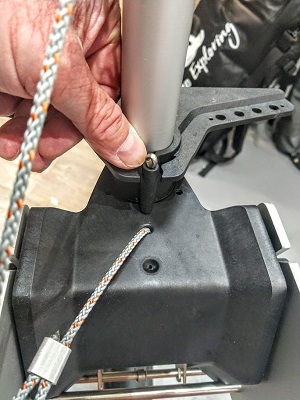

Sur ce modèle, le gouvernail étant sous le kayak, on l'a laissé en place, dans ce cas il est nécessaire de bloquer le moteur en position dans l'axe car il ne servira qu'à la propulsion, le changement de direction se faisant à l'aide du safran d'origine. cela facilitera également le passage de la propulsion électrique, à la propulsion pédale, le safran d'origine étant toujours opérationnel. Le système d'origine étant plus délicat à régler qu'un safran extérieur, je pense que c'est la solution la plus facile et efficace. Pour le blocage dans l'axe de l'arbre moteur on glisse une goupille dans l'emplacement prévu pour cela

Pensez au réglage de la hauteur d'arbre d'hélice, l'hélice doit être sous la coque, voila ce que cela donne, on voit que l'hélice se trouve sous la coque, le gouvernail d'origine est assez loin de celle ci pour ne pas gêner, l'étrier support est bloqué dans l'axe grâce à sa goupille

Comme dit en début d'article, j'ai fait 2 montages différents pour l'ordinateur de commande

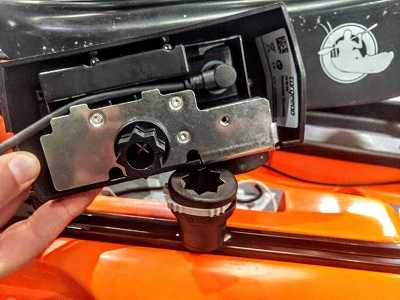

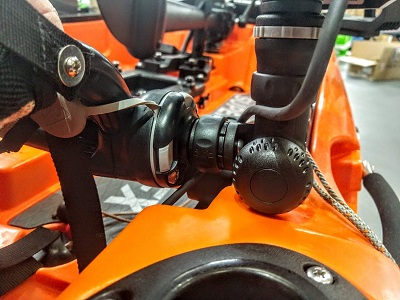

une version sans sondeur, dans ce cas on peut monter l'ordinateur de commande sur un adaptateur Railblaza (non fourni), cela sur élève le boitier qui est ainsi plus protégé des embruns

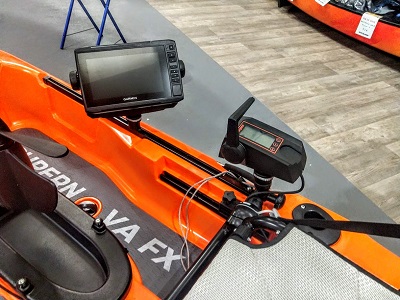

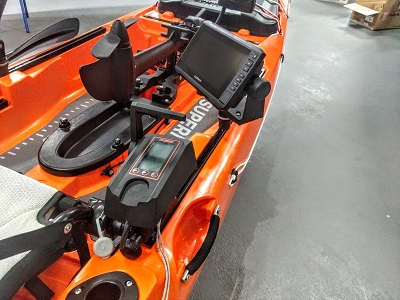

Une version avec écran de sondeur grâce à un railmount Railblaza ( non fourni) monté sur le montant du siège, ceci pour permettre le gain de place nécessaire à la mise en place de l'écran à la bonne distance. Comme pour le montage sur le FX2, tout est monté du même bord, ceci pour laisser le bord opposé libre en cas de besoin de remonter dans le flotteur après un dessalage intempestif....

La batterie a été mise sur la plage arrière pour être bien visible en exposition au show room, il y a aussi moyen de la mettre dans l'emplacement arrière dédié, dans ce cas il faudra, en plus, envisager les passages de câbles à travers des presse étoupes d'étanchéïté

En conclusion, ce montage permet une utilisation souple de l'ensemble, vous pouvez utilisez le supernova FX dans sa configuration d'origine ou utiliser la propulsion électrique juste en mettant le moteur en route et cela sans démontage ou manipulation supplémentaire, What Else !!!

Ces produits sont maintenant référencés sur le site Galaxykayaks France https://www.fr.galaxykayaks.eu/fr/brand/22-torqeedo

La vie est une aventure
