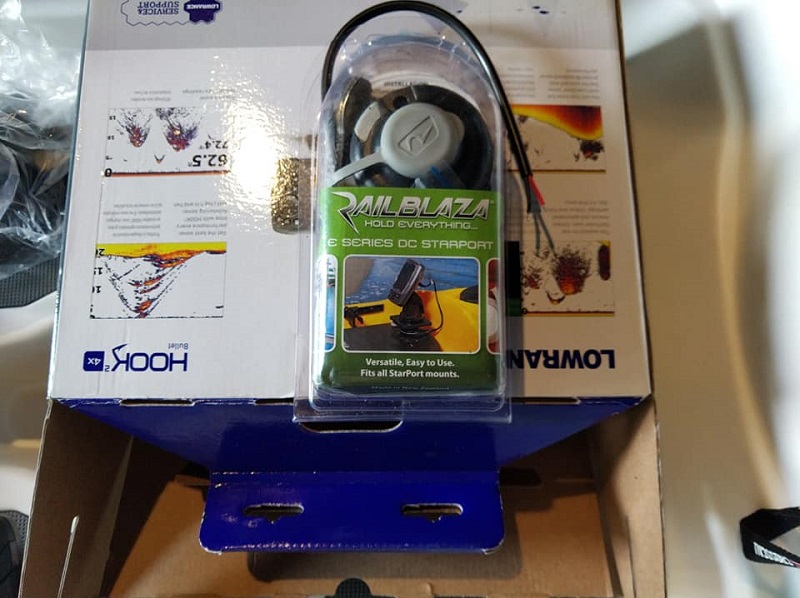

Pour équiper votre kayak avec de l'électronique embarquée les solutions ne manquent pas, nous allons vous montrer ici une possibilité avec un starport connecté dans la série DC.
en plus du starport il vous faut aussi un sondeur, ici j'ai pris un petit HOOK 2 4X.

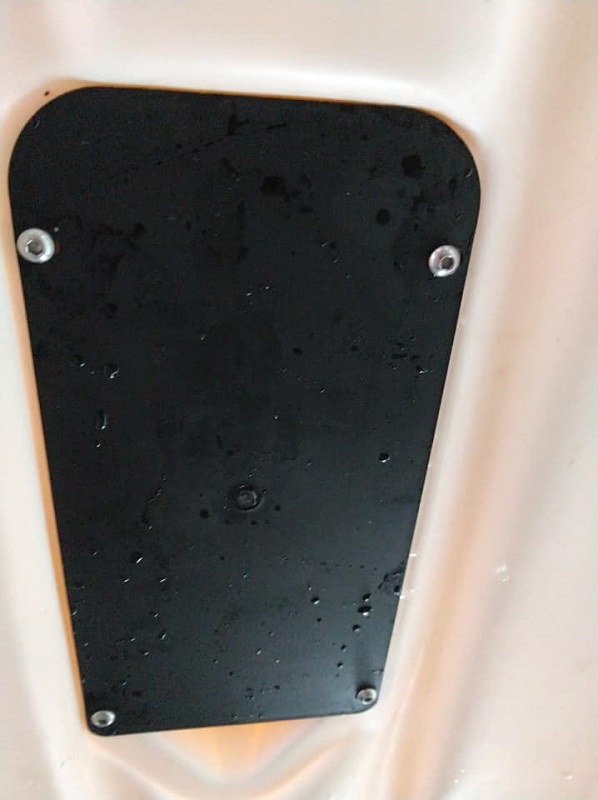

L'Alboran Fx est équipé d'un puits de sonde de grande taille muni d'un cache sonde de protection

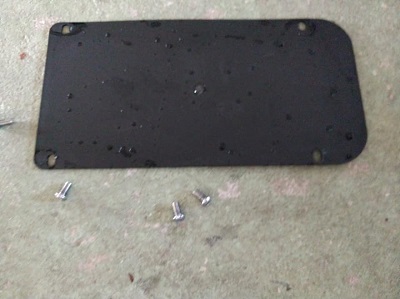

Commencez par démonter le cache qui tient par 4 vis allen

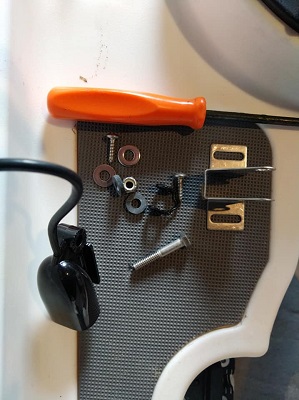

Dans la boite du sondeur vous allez trouver différents accessoires ( cela peut varier selon la marque), dans celui ci bien sur, il y a l'écran, la sonde, une pochette de vis avec un étrier de montage, un support d'écran ( pour le montage présent je ne m'en suis pas servi)

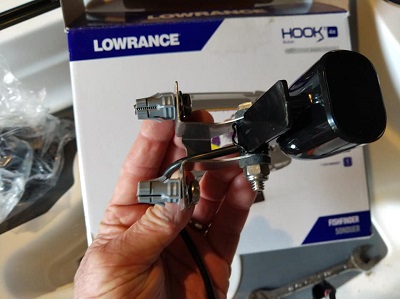

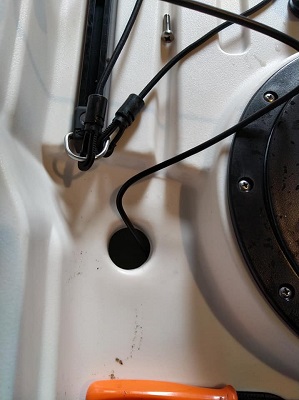

Après avoir passé le câble dans l'autovideur correspondant ( par dessous) vous allez pouvoir monter l'étrier porte sonde à l'aide des vis de fixation, le puits de sonde est muni de 2 inserts moulés
Attention à ce que la sonde ne soit pas trop en fond de puits, pour ne pas avoir d'interférence avec les bords de puits s'ils se retrouvent dans le faisceau de détection

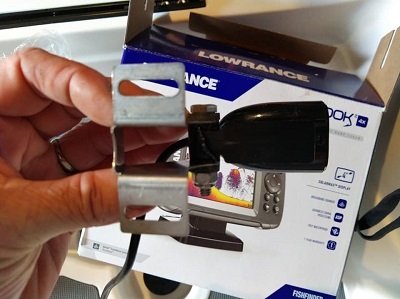

Pensez à passer le câble à l'intérieur de l'étrier

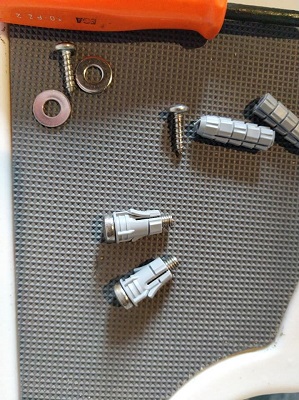

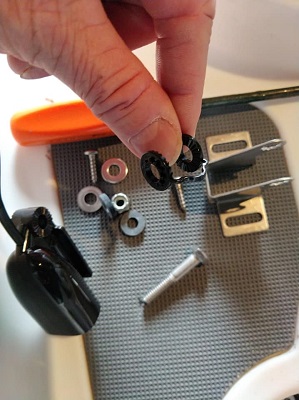

Pour trouver la bonne position avec ce modèle, j'ai confectionné 2 cales à l'aide de chevilles plastiques, coupées à la bonne taille
Veillez à ce que la sonde soit bien parallèle à l'axe du kayak

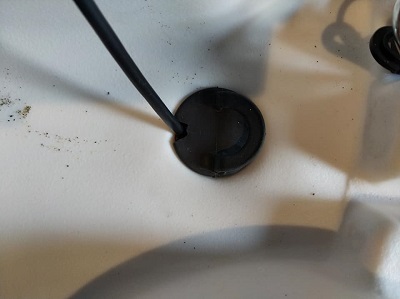

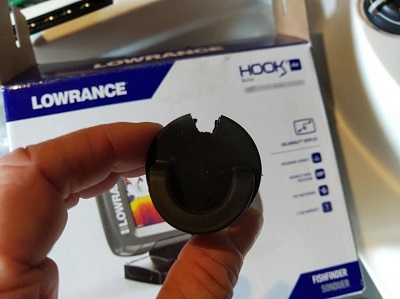

Remettre le cache, faire une saignée dans le bouchon du trou auto videur et remettre le bouchon en place

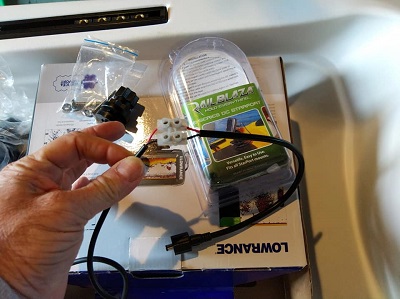

Dans la boite du DC Starport vous trouverez un petit schéma de montage, commencez par relier le câble d'alimentation de sonde avec la prise du DC Starport, j'ai mis un domino pour démonter le système facilement mais vous pouvez souder les fils ou mettre des cosses

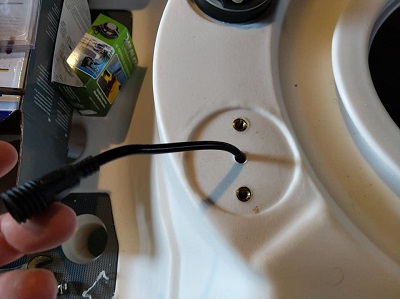

faire un trou propre pour passer le câble d'alimentation du starport

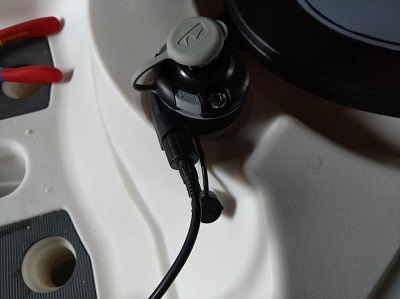

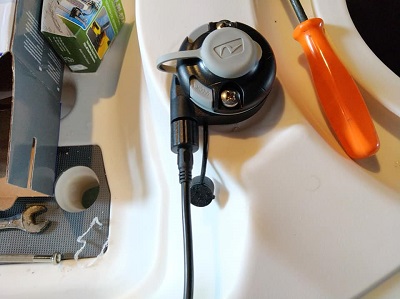

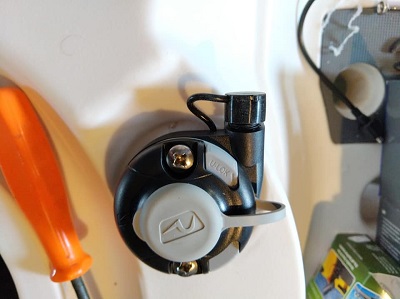

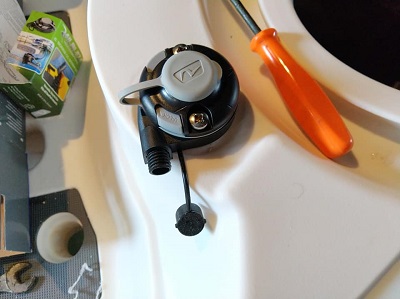

Monter le starport comme indiqué sur la notice, ne pas oublier le capuchon de protection, faire un essai de mise en place de la fiche
et du capuchon de protection

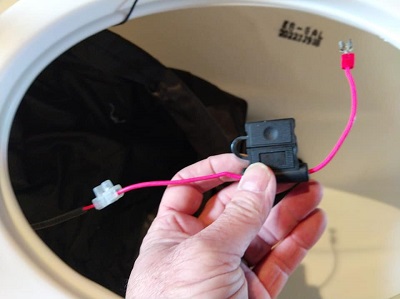

Mettre des fiches sur les 2 fils d'alimentation sous le starport, suivant votre type de batterie, ne pas oublier le porte fusible et le fusible (3 AMP) sur le + ( fil rouge) , mettre la batterie, brancher sur le starport, faire un essai , ça s'allume, c'est bon .....

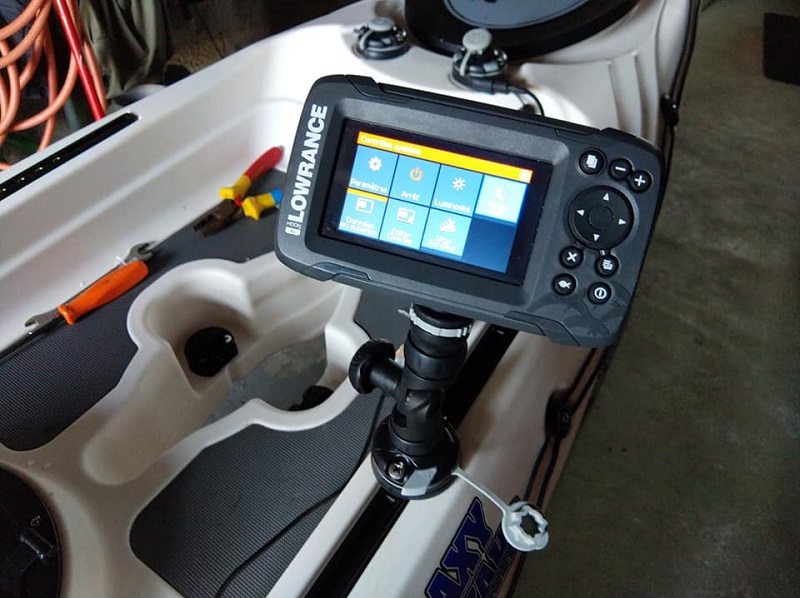

Pour l'écran je l'ai monté sur un système R-LOCK Railblaza avec adaptateur pour écran HOOK2
https://www.fr.galaxykayaks.eu/fr/railblaza/880-adaptateur-3-axes-pour-echosondeurs-hook2.html
et voila, simple et propre
