Il y a plusieurs possibilités de montage de l'électronique sur un kayak, pour celui ci, à travers les différents retours postés, j'avais mis une version avec bras déporté support d'écran et support de sonde extérieur. Ce montage a le mérite d'être démonté rapidement pour le passage d'un kayak à l'autre.

Dans cet article je vais montrer une autre possibilité de montage en employant le puits de sonde dont est équipé le supernova 2 et cela sans faire un seul trou supplémentaire ....

Pour cela il vous faut bien sur le sondeur, dans le cas présent c'est un Lowrance Hook 5 Reveal GPS

Le lien sur le site:

https://www.fr.galaxykayaks.eu/fr/electronique-sondeurs/971-hook-5-reveal.html

et pour poser l'écran l'adaptateur 3 axes pour échosondeur Hook

https://www.fr.galaxykayaks.eu/fr/railblaza/880-adaptateur-3-axes-pour-echosondeurs-hook2.html

Tout d'abord il vous faut démonter la protection de puits de sonde qui tient pas 4 vis

Puis il va falloir monter la sonde sur l'étrier fourni dans la boite du sondeur. Suivant le type de sonde et ses dimensions il vous faudra adapter le montage pour que la sonde ne se retrouve pas en fond de puits, ce qui risque de perturber le fonctionnement ( angle du faisceau de sonde coupé par les bords du puits)

Pour celle ci j'ai fabriqué 2 petites cales pour que la sonde se retrouve juste en dessous de la protection lorsqu'elle sera remontée, passez votre câble de transducteur dans le trou auto videur avant de monter l'ensemble.

Les vis de fixation ne sont pas inclues dans la boite sondeur, alors j'ai récupéré 2 des 4 vis de la plaque de protection, elle tiendra très bien avec 2 vis, le temps que j'en récupère 2 autres

attention de monter correctement les rondelles crantées en plastique noir, celles ci vont vous permettre de régler le bon positionnement de la sonde, celle ci doit être montée le plus horizontalement possible

Il ne vous reste plus qu'à remonter la plaque de protection, mais ce n'est pas une obligation. Certains de mes kayaks n'ont pas ces plaques et les sondes sont montées depuis des années sans dommage.

On peut maintenant passer au montage de l'écran grâce à l'étrier spécial pour ces écrans. Cet étrier ne se monte que sur ce type d'écran, Hook 2 4x et 5x et Reveal 5

l'écran avec l'adaptateur 3 axes est monté sur un receveur non fourni de ce type

https://www.fr.galaxykayaks.eu/fr/railblaza/361-base-sideport-pour-installation-verticale-noire.html

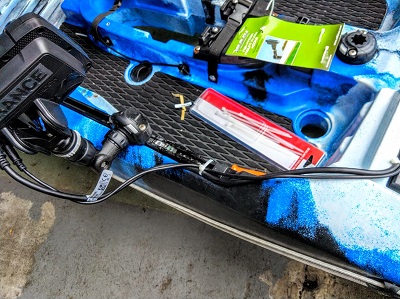

Pour le montage des câbles, j'ai dévissé les vis qui tiennent les rails d'accessoires pour y glisser des petits colliers rilsan qui vont fixer les câbles le long des rails. Cela va permettre d'avoir un montage propre sans câbles à se balader partout

Sur l'arrière du coffre, vous avez une rigole moulée, c'est par là que les câbles ( alimentation et transducteur) vont passer sans être pincés lorsque l'on refermera la trappe

Une fois toute la longueur de câble de transducteur lovée dans le coffre avant, vous pouvez reboucher le trou auto videur à l'aide d'un bouchon légèrement modifié en faisant une découpe dedans pour passer correctement le câble

Il vous reste à relier le câble d'alimentation à la batterie sans oublier le porte fusible et le fusible de 3 ampères ( fourni dans la boite) sur le + de l'alimentation ( fil rouge)

Vous pouvez mettre votre batterie dans une boite étanche que vous pouvez fabriquer vous même et fixer cette boite grâce à de la bande velcro auto collante par exemple

ou mieux mais plus cher, utiliser une batterie Lithium BBS : https://www.fr.galaxykayaks.eu/fr/batteries-pour-%C3%A9lectronique-et-ou-moteurs/974-belly-boat-12v15a-usb.html

Une fois la trappe remise en place, les câbles passent par la rigole prévue à cet effet

Il ne vous reste alors qu'à mettre en marche votre appareil et régler les paramètres en respectant le manuel d'utilisation fourni avec ( notice en Français)

Cette méthode est une des possibilités qui existent pour monter son électronique, elle a l'avantage qu'on ne perce pas le kayak pour passer les câbles, c'est une parmi tant d'autres.

L'étape suivante consistera à valider le tout sur l'eau
